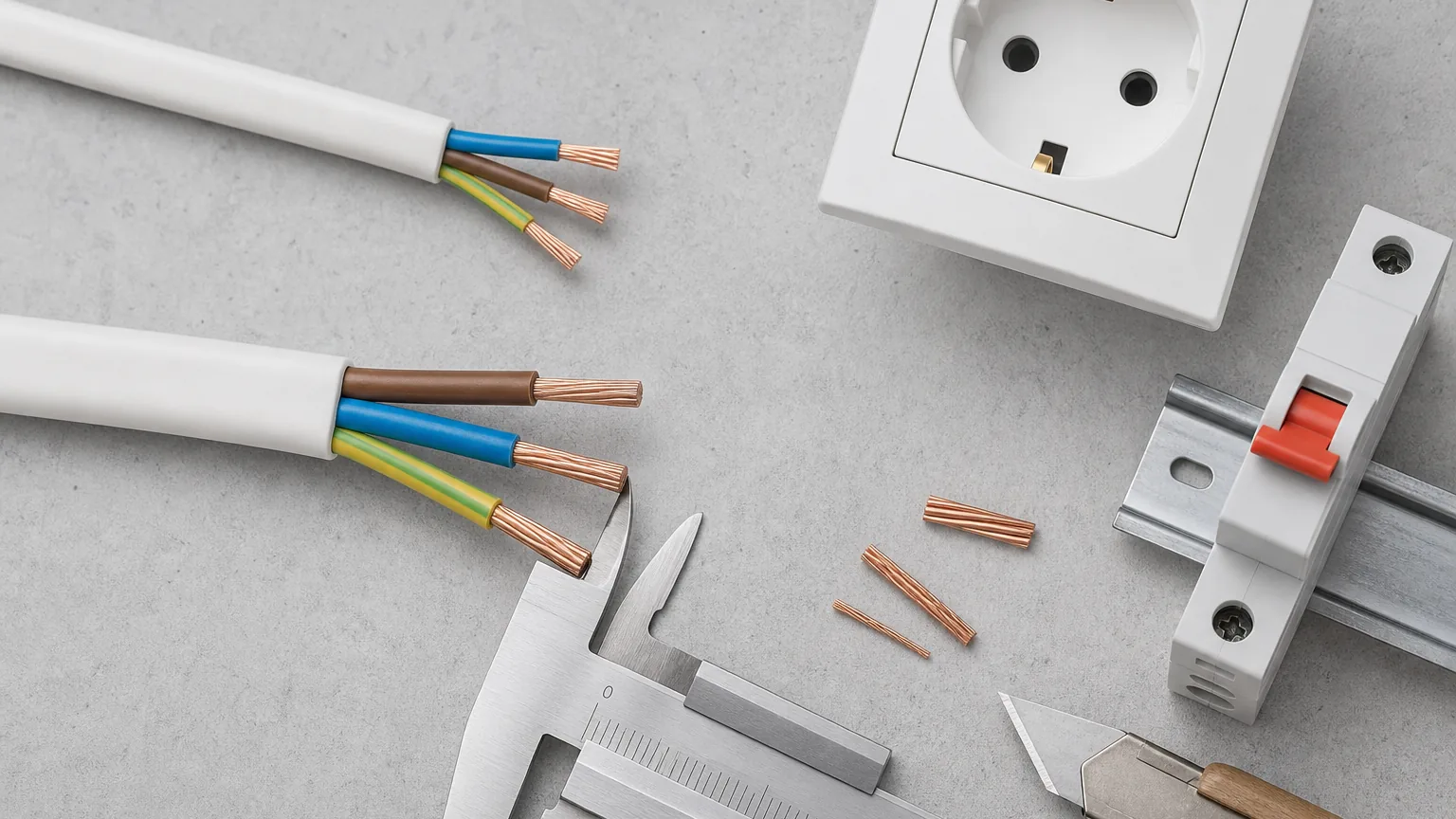

Как выбрать сечение кабеля для розеток, освещения и мощной техники
Сечение кабеля — это не формальность, а запас безопасности в вашем доме!
Сечение кабеля — это площадь токопроводящей жилы. Именно она определяет, какой ток провод выдержит без нагрева. Если жила слишком тонкая, при нагрузке она греется, изоляция плавится, и проводка становится причиной пожара. Если слишком толстая — вы переплачиваете за медь и усложняете себе монтаж.
Для домашней проводки в большинстве случаев хватает трёх номиналов: 1,5 мм² на освещение, 2,5 мм² на розетки и 4–6 мм² на мощную технику. Этого достаточно, чтобы спокойно включать чайник, стиральную машину или варочную панель и не думать о том, что провод где-то в стене нагревается.
Главное правило простое: сечение выбирают не по толщине изоляции и не по внешнему виду кабеля, а по нагрузке — сумме мощности всех приборов, которые будут подключены к линии. От этой цифры зависят и сечение, и номинал автомата, который будет эту линию защищать.
Три основных линии — освещение, розетки и мощная техника!
Разбить проводку на группы стоит ещё до штробления стен. Так вы заранее поймёте, сколько кабеля нужно и какой он будет.
Как подобрать сечение по нагрузке
Ориентироваться можно на такую практическую раскладку:
- освещение — 1,5 мм², автомат 10 А;
- розеточные группы в комнатах — 2,5 мм², автомат 16 А;
- кухня и мощная техника — 4 мм², автомат 25 А;
- электроплита и варочная панель — 6 мм², отдельная линия от щита;
- бойлер, проточный водонагреватель, сауна — тоже отдельная линия, 4–6 мм².
Для розеток и освещения берите трёхжильный медный кабель с заземлением — например, ВВГнг-LS с негорючей изоляцией. Алюминий для новых линий в жилом доме сегодня не используют: он хуже держит контакт в клеммах, окисляется и требует большего сечения при той же нагрузке.
Не забывайте про длину. На линиях длиннее 25–30 метров заметны потери напряжения, поэтому в большом доме сечение иногда берут на шаг выше расчётного. Это дешевле, чем потом вскрывать стены.
Какой кабель выбрать — практическая памятка для дома!
Сначала посчитайте нагрузку. Мощность каждого прибора указана в паспорте или на корпусе. Сложите показатели техники, которая может работать одновременно, и сравните с допустимым током для нужного сечения. Для меди 1,5 мм² это примерно 16 А, для 2,5 мм² — около 25 А, для 4 мм² — 32 А.
Автомат защищает кабель, а не розетку. Поэтому его номинал всегда берут по сечению провода, а не по мощности прибора. Если поставить на тонкую линию автомат на 32 А, при перегрузке он не отключится, а провод успеет нагреться и загореться.
Не смешивайте на одной линии мощную технику и освещение. Когда сработает автомат, вы останетесь и без света, и без плиты. Разделение на группы удобнее в эксплуатации и безопаснее: отключили одну линию — остальной дом работает.
Отдельно стоит вводной кабель. В частном доме его сечение считают по суммарной мощности всех потребителей, и обычно он толще остальных линий — 6–10 мм². Здесь лучше не экономить: заменить ввод сложнее всего.
Последний совет — не соединяйте провода скрутками в стенах и не прячьте их без гофры или трубы. Кабель под штукатуркой прокладывают в защитной оболочке, чтобы его можно было заменить и чтобы он не контактировал с раствором. Простая проверка перед покупкой: посмотрите на маркировку жилы и убедитесь, что сечение совпадает с заявленным.
